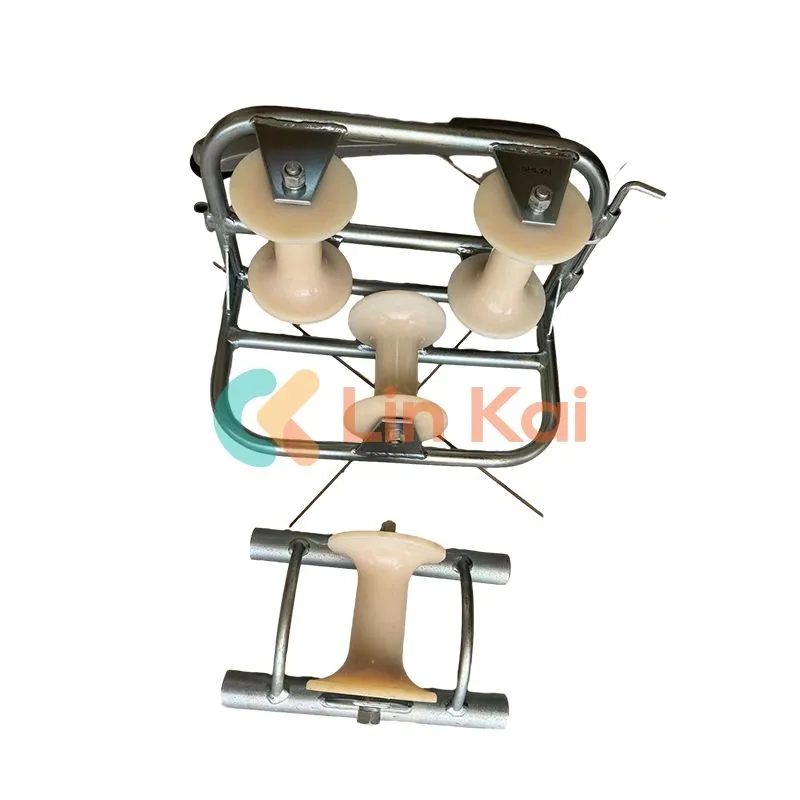

Kabel çəkmə çarxı

Ningbo Lingkai, Çin tərəfindən istehsal olunan kabel çəkmə rulonları (həmçinin kabel bələdçi rulonları və ya neylon təkər kabel yer silindrləri kimi tanınır) kabel quraşdırma sistemində vacib avadanlıqdır. Kabel çəkmə rulonları əyilmə və ya dönmə sahəsində kabelin gərginliyini əhəmiyyətli dərəcədə azalda bilər və kabel qurğusunu zədələnmədən qoruya bilər. Bu Kabel çəkmə rulonları davamlı materiallardan hazırlanır və müxtəlif mühitlərə, o cümlədən qapalı və açıq havaya, yüksək və aşağı temperatura, sərt iş şəraitinə uyğunlaşa bilir, kabel çəkilməsinin etibarlılığını və dayanıqlığını təmin edir.

Sorğu göndərin

Məhsul təsviri

Çin istehsalı olan Ningbo Lingkai İstehsalı, həmçinin kabel bələdçi diyircəyi və ya Neylon təkər kabeli yer diyircəyi kimi tanınan Kabel çəkmə rulonu müxtəlif vacib funksiyaları yerinə yetirən kabel quraşdırma sistemlərində istifadə olunan vacib cihazdır. Bu funksiyalar aşağıda ətraflı təsvir edilmişdir:

1. Kabel Gərginliyini Azaldın: Kabel çəkmə çarxının əsas funksiyalarından biri kabel marşrutunda əyilmələr və ya istiqamət dəyişikliyi olan yerlərdə kabel gərginliyini azaltmaqdır. Müvafiq şəkildə dəstəkləndikdə, Kabel çəkmə çarxı kabel komponentlərindəki gərginliyi azaltmağa kömək edə bilər və onların həddindən artıq gərginlik səbəbindən zədələnməsinin qarşısını alır.

2. Kabelin aşınmasının qarşısının alınması: Kabel çəkmə rulonu, kabel və rulon arasında sürtünməni azaltmağa, səth aşınmasının qarşısını almağa və kabelin xidmət müddətini uzatmağa kömək edən hamar səthlərlə hazırlanmışdır.

3. Kabel marşrutunu qoruyun: Kabel çəkmə çarxı kabel sisteminin istiqamətini və ümumi strukturunu saxlamağa kömək edir, kabelləri müəyyən bir istiqamətdə saxlamaqla və onların dolaşıq və ya yerindən çıxmasının qarşısını almaqla onun sabitliyini və etibarlılığını təmin edir.

4. Müxtəlif mühitlərə uyğunlaşma: Kabel çəkmə rulonları adətən onlara geniş mühitlərdə etibarlı şəkildə işləməyə imkan verən davamlı materiallardan istifadə etməklə tikilir. Bu mühitlərə qapalı və ya açıq məkan parametrləri, yüksək temperatur və ya aşağı temperatur şəraiti və digər sərt iş mühitləri daxil ola bilər.

Yeraltı kabelin çəkilməsi üçün düz xətt kabel çarxı

Maddə No.	Model	İş yükü (KN)	Kabelin diametri (mm)	Kabel çarxının tikintisi	Çəki (kq)
21171	SHL1	10	Φ150	Döküm Alüminium Çərçivə Alüminium Roller	5.4
21172	SHL1N	10	Φ150	Döküm Alüminium Çərçivə Neylon Roller	3.6
21181	SHL1B	10	Φ160	Polad Plitə bazası Alüminium Roller	5.5
21182	SHL1BN	10	Φ150	Polad Plitə bazası Neylon Roller	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Polad Boru Çərçivəsi Alüminium Roller	5.1
21192	SHL1GN	10	Φ150	Polad Boru Çərçivəsi Neylon Roller	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Polad Boru Uzun Ayaqlar Alüminium Rolik	9.4
21202	SHLG1N	10	Φ150	Polad Boru Uzun Ayaqlı Neylon Rolik	7.8

Qeyd: Rollerlər diametri Ø200 mm-ə qədər müxtəlif yeraltı elektrik kabellərinin quraşdırılması üçün istifadə olunur, lütfən, kabel ölçüsünə uyğun olaraq uyğun rulonu seçin.

Bütün çarxlar rulmanlara quraşdırılmışdır. Çərçivə sinklənmiş poladdan hazırlanmışdır.

Kabel künc rulonları

Maddə No.	Model	İş yükü (KN)	Kabellərin Ölçüsü (mm)	Çəki (kq)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
