Portativ Qısa Qapanma Torpaqlama Direği

Portativ qısaqapanma torpaqlama dirəyini Ningbo Lingkai-dən alın. Çubuğun uzunluğunu, bölməni, gərginlik əməliyyat yerini və mis telin uzunluğunu bilməliyik və açıq torpaqlama ucun klip ölçüsünü də fərdiləşdirə bilərik. Ningbo Lingkai İstehsalatı tərəfindən hazırlanmış xüsusi Torpaq Tel Təhlükəsizliyi Torpaqlama Çubuğu, bütün mis məftillər Çin standart səlahiyyətli Zavod xammalındandır

Sorğu göndərin

Məhsul təsviri

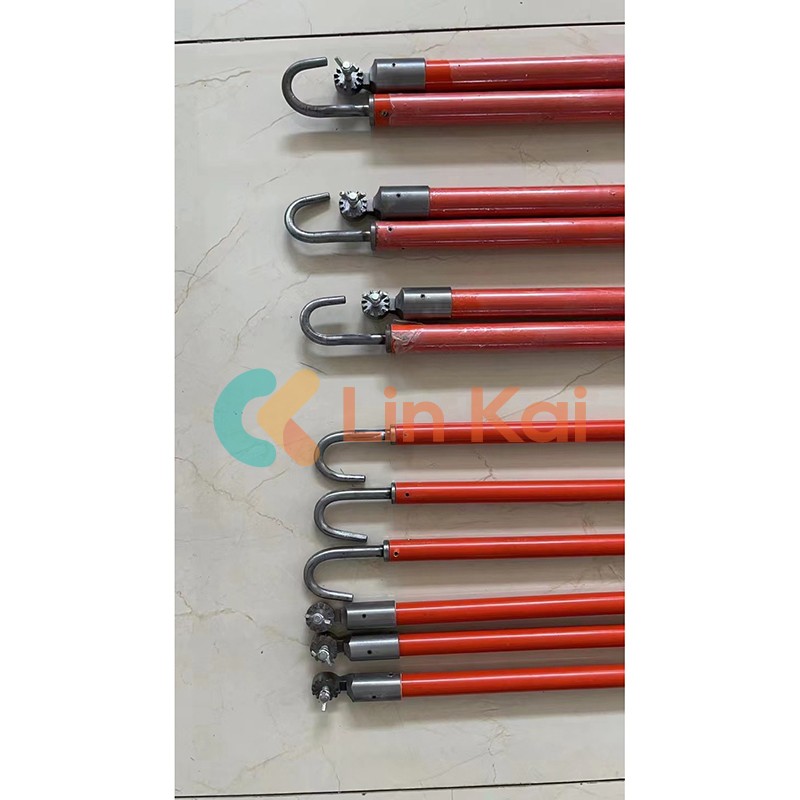

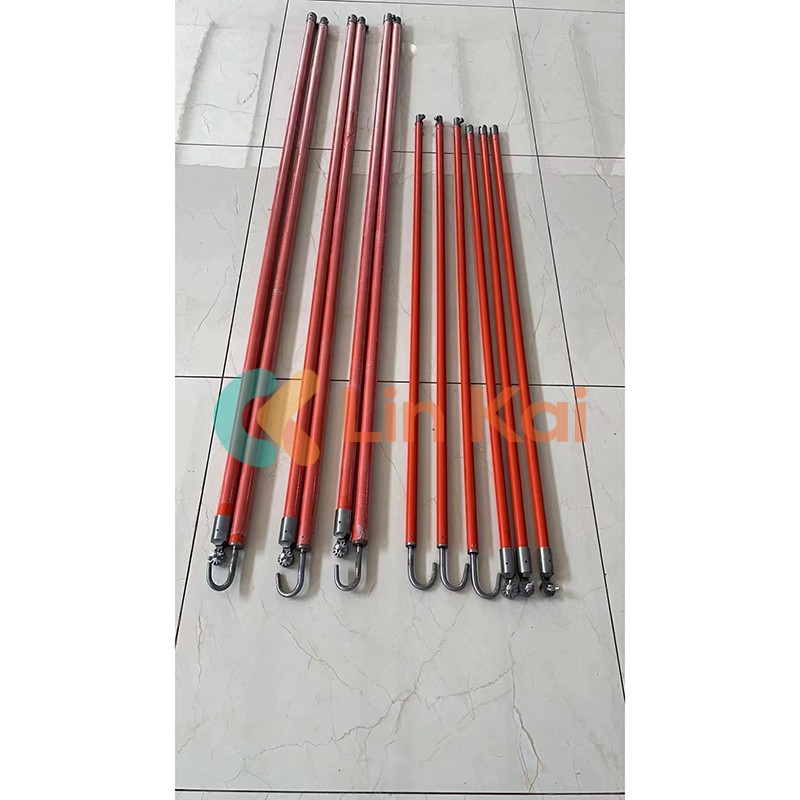

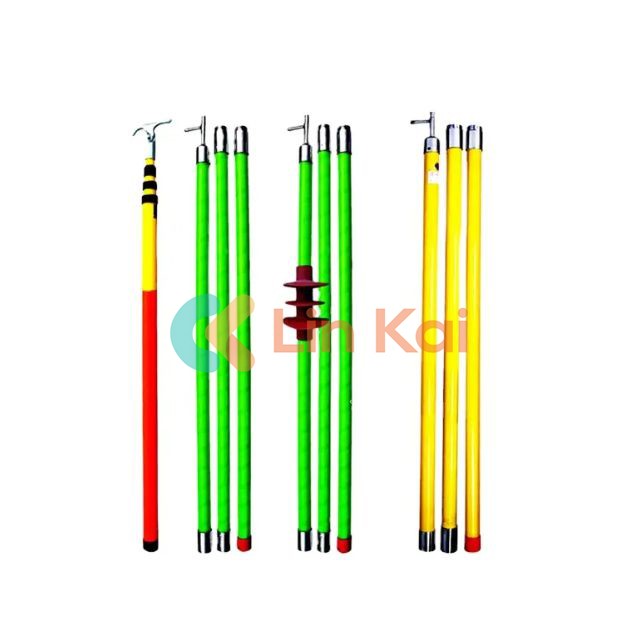

Lingkai portativ qısaqapanma torpaqlama dirəyi Yastı Kəsmə Çənələri və Qövs Açma növünə malikdir. Elektrik ötürücü xətti üçün arzuolunandır və mis və alüminium cərgə şinləri, eləcə də keçid şkafı üçün uyğundur.

Portativ qısaqapanma torpaqlama dirəyi, məftil sıxıcı, yüksək möhkəmlik, yaxşı keçiricilik və asan daşıma və daşıma üçün alüminium ərintisi tökmə ilə hazırlanmışdır. Müştəriyə uyğun ən yaxşı torpaqlama qurğusunu təmin etmək. Bizə 1. Gərginlik sahəsinin işləməsini verdiyinizə əmin olun. 2 çubuq uzunluğu, 3 çubuq bölməsi, 4 torpaqlama ucunun açıq ölçüsü, 5 mis ölçüsü, 6 mis uzunluğu Bunların hamısı fərdiləşdirilə bilər.

Gərginlik sinfi	Torpaq yumşaq mis tel		Yerlə işləmə çubuğunun uzunluğu (mm)
	(mm2)	(m)	Yerlə işləmə çubuğunun uzunluğu (mm)
	(mm2)	(m)	İzolyasiya edən	Əl	Ümumi Uzunluq
10KV	25	13+7~1.53+20	700	300	1000
35KV	25	1,5*3+18	900	600	1500
68KV	25	1,5*3+20	1000	600	1600
110KV	25,35	9*3	1300	700	2000
110KV	25,35	2*3+20	1300	700	2000
220KV	25,35	9*3	2100	900	3000
220KV	25,35	3*3+25	2100	900	3000
330KV	35,50	123 43+25	3000	1100	4100
500KV	35,50	133~203	4100	1400	5500
220-500KV Yerüstü torpaq naqili	25	13+7~1.53+20	700	300	1000
Yüksək təzyiq test avadanlığı	35,50	53~103	700	300	1000

Mis telin hər metr üçün nominal dəyəri:

Bölmə sahəsi (mm)	10	16	25	35	50	70	95	120
Tel diametri (mm)	4.2	5.7	7.5	8.78	11	12	16	17
Qapağın diametri (MΩ)	7.3	7.8	9.6	11.2	12.6	16.5	21	22
Müqavimət dəyəri (A)	1.98	1.24	0.79	0.56	0.4	0.28	0.21	0.16
Təhlükəsizlik cərəyanı	90	100	123	150	210	238	300	300

Torpaqlama dirəyi (Torpaqlama ucun klipi)

Bu torpaqlama dirəyi 23051 element nömrəsi ilə gəlir və torpaqlama ucun klipi 23055 element nömrəsinə malikdir. Onlar portativ qısaqapanma torpaqlama dirəyi ilə əməkdaşlıqda istifadə edilə bilər.

Təsvir

Maddə nömrəsi	ad	İstifadə edir
23051	torpaqlama dirəyi	Onlar portativ qısaqapanma torpaqlama dirəyi ilə əməkdaşlıqda istifadə edilə bilər.
23055	torpaqlama ucun klipi
23056	Torpaqlama son dairəsi	Bu fərdiləşdirilə bilər
